Capuchon écrou M8 à M20 : choisir la bonne dimension

La dimension d'un capuchon de protection découle de l'écrou, pas seulement de la désignation métrique. Relevez l'ouverture de clé entre deux faces parallèles de l'hexagone, mesurez la hauteur de l'écrou et la tige filetée qui dépasse, puis comparez ces trois valeurs aux cotes indiquées dans les informations produit.

Que signifie réellement M8, M12 ou M20 ?

La lettre M suivie d'un nombre désigne le diamètre nominal du filetage, pas la taille extérieure de l'écrou. Un M8 possède un filetage de huit millimètres, mais son hexagone mesure généralement treize millimètres d'ouverture de clé. Pour un capuchon, c'est cette cote extérieure qui est déterminante.

Les fabricants d'écrous ne suivent pas tous la même norme. Un écrou bas, un écrou à embase ou un écrou de sécurité peut s'écarter de la valeur attendue pour la même dimension métrique. En pratique, mesurer reste plus fiable que de se fier uniquement à la désignation.

Comment mesurer l'ouverture de clé d'un écrou ?

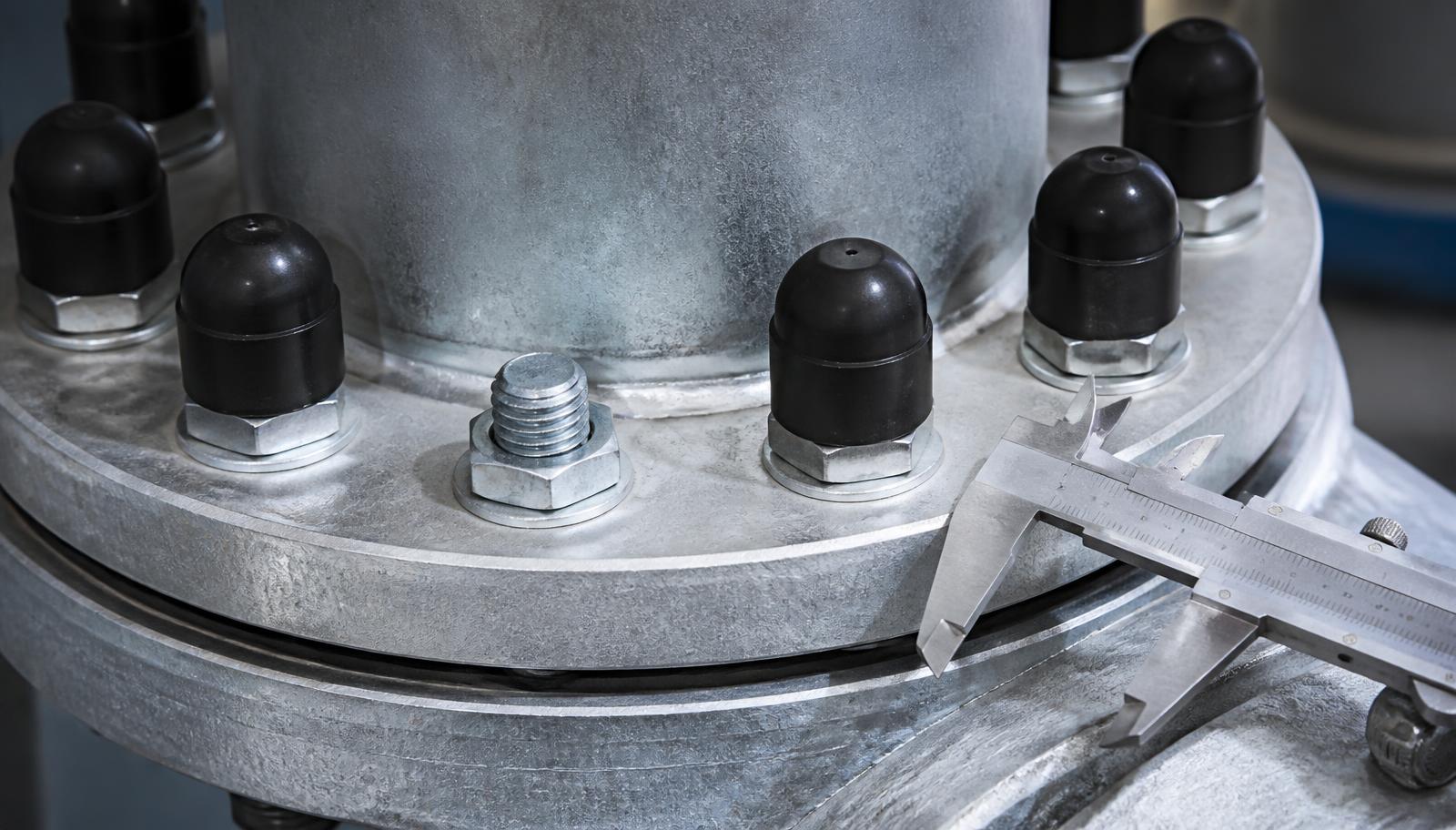

Placez le pied à coulisse sur deux faces opposées et parallèles de l'hexagone, jamais sur deux angles. Notez la valeur en millimètres. C'est cette cote, l'ouverture de clé, qui détermine si le capuchon se pose correctement et reste en place sans jeu excessif.

Valeurs indicatives fréquemment rencontrées :

Ces valeurs sont indicatives. Vérifiez toujours les cotes exactes dans les informations du produit et sur votre propre fixation.

Pourquoi la hauteur est-elle tout aussi importante ?

Un capuchon trop court laisse la tige filetée dépasser ou ne s'applique pas jusqu'au support. Mesurez donc la hauteur de l'écrou et, séparément, la longueur de filetage qui dépasse au-dessus de lui. La somme des deux détermine la profondeur intérieure minimale du capuchon.

Sur les assemblages où la longueur de boulon varie, une exécution télescopique offre une marge : elle s'adapte à plusieurs longueurs de tige filetée sans changer de référence.

Marche à suivre : déterminer la dimension en cinq étapes

1. Identifiez la fixation : relevez la dimension métrique, par exemple M12.
2. Mesurez l'ouverture de clé : deux faces parallèles de l'hexagone, au pied à coulisse.
3. Mesurez la hauteur de l'écrou : du support jusqu'à sa face supérieure.
4. Mesurez la tige filetée dépassante : la longueur au-dessus de l'écrou.
5. Comparez à la gamme : confrontez les trois cotes aux informations produit avant de commander.

Quand la dimension métrique ne suffit-elle pas ?

Dès que l'assemblage comporte une rondelle épaisse, un écrou de sécurité ou une surface peinte, les cotes réelles s'écartent de la théorie. Dans ces situations, mesurez systématiquement l'assemblage monté plutôt que l'écrou seul, sinon le capuchon repose sur la rondelle au lieu de l'hexagone.

Consultez aussi les explications sur les dimensions et sur les types de capuchons pour situer votre exécution.

Questions fréquentes

Un capuchon M8 convient-il à tous les écrous M8 ?

Pas nécessairement. La dimension métrique désigne le filetage, tandis que le capuchon suit l'hexagone. Un écrou bas ou un écrou de sécurité M8 peut présenter une autre hauteur ou une autre ouverture de clé, ce qui modifie le capuchon adapté.

Que faire si l'ouverture de clé mesurée tombe entre deux tailles ?

Reprenez la mesure sur plusieurs écrous du même lot et retenez la valeur la plus fréquente. Si le doute persiste, choisissez la cote supérieure pour un matériau rigide et la cote inférieure pour un matériau souple, qui se tend légèrement à la pose.

Comment choisir quand la tige filetée dépasse beaucoup ?

Additionnez la hauteur de l'écrou et la longueur dépassante, puis cherchez un capuchon dont la profondeur intérieure couvre ce total. Une exécution télescopique est la solution la plus simple lorsque cette longueur varie d'un point de fixation à l'autre.

Faut-il un capuchon différent à l'intérieur et à l'extérieur ?

La dimension reste la même, mais l'exécution diffère souvent. À l'extérieur, les séries résistantes aux UV et à l'eau de mer sont privilégiées, tandis qu'à l'intérieur le choix se porte davantage sur la finition et le coloris.

Conclusion

Trois mesures suffisent : ouverture de clé, hauteur d'écrou et tige filetée dépassante. Avec ces valeurs, la sélection devient rapide et le même capuchon peut être recommandé sans hésitation lors d'un entretien. Consultez la gamme via la page acheter ou soumettez vos cotes via la page contact.
